SYZ300鑄鐵圓閘門安裝圖紙下載

SYZ300鑄鐵方閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

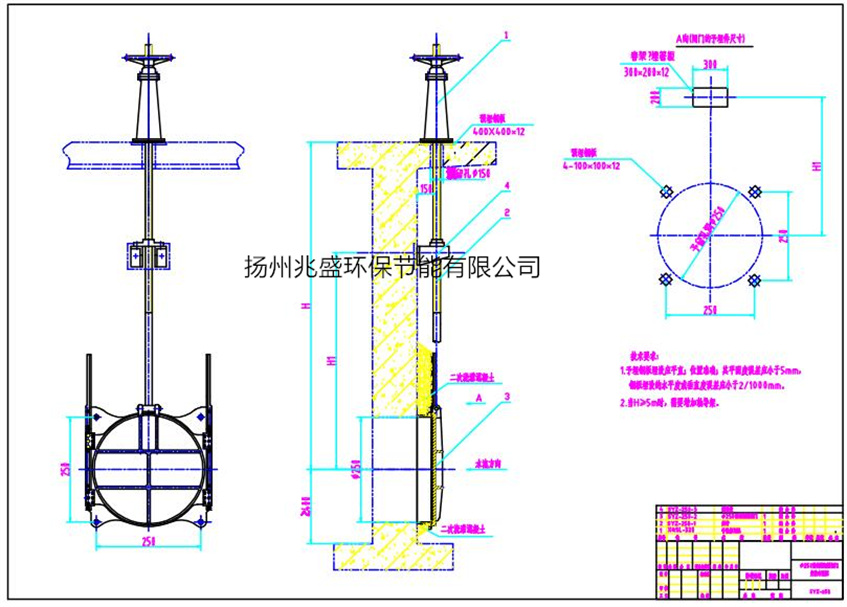

圖紙下載：SYZ-300鑄鐵鑲銅圓閘門.rar

SYZ300鑄鐵圓閘門安裝說明 ：

　　1、SYZ300鑄鐵圓閘門的安裝,在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘門角度位置,使閘門中心線保持鉛垂后,緊固聯接螺栓。

　　2、安裝軸導架以及啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸心、閘門對稱中心必須在一條鉛垂線上。

　　3、調整絲桿中心后,將啟閉機底板與預埋鋼板焊固,然后逐一固定各軸導架。

　　4、檢查閘門密封情況,如有滲漏現象,可將門框兩側的壓緊楔塊作適當調整, 直至達到理想的密封效果為止。

　　5、在閘門的安裝過程中,應對青銅密封面做好保護,不得損壞。
