暗桿閘門

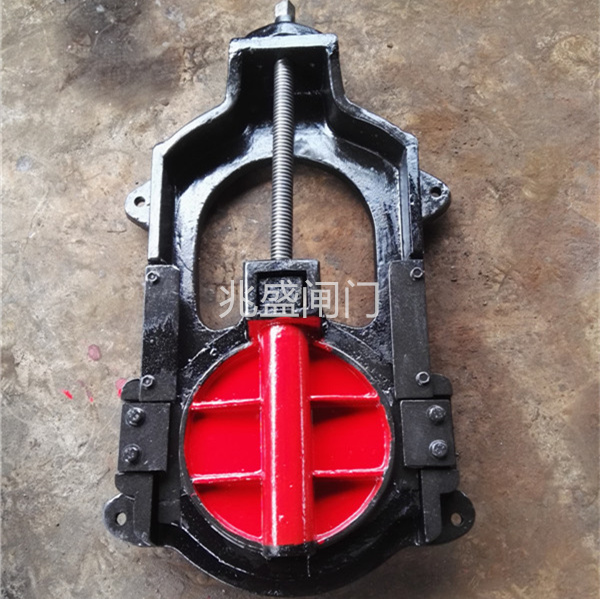

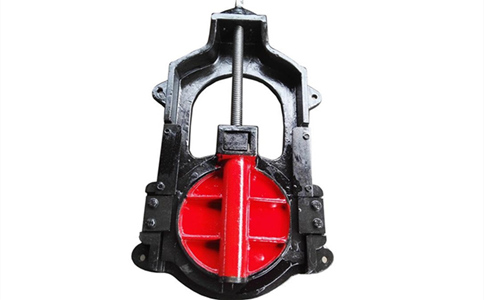

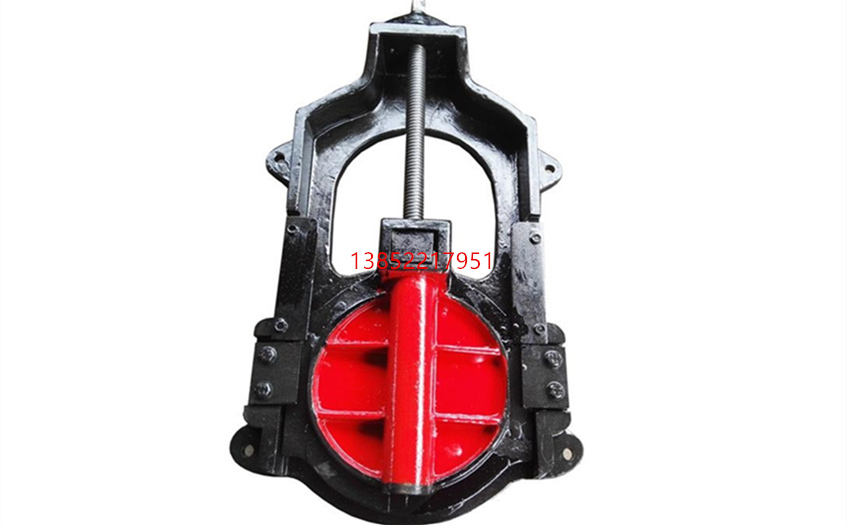

一、暗桿閘門簡介


　　暗桿鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，，它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。

二、暗桿閘門安裝


　　1、檢查洞口是否符合土建尺寸要求,洞口平面應盡量平直。

　　2、檢查預留孔或預埋螺栓位置是否正確，要進行全面的檢查和修整,注意同規格閘門的門體、門框。

　　3、閘門在運輸過程中的變形及損傷,框不允許互換。且未安裝前必須水平放置, 防止鑄件變形影響止水效果,同時絲桿以及聯接桿不可受力彎曲。


三、暗桿閘門調試


　　1、AYZ、AFZ 型暗桿將閘門的門框埋入部分插進預留孔洞。用斜塊墊平、校正、 使閘門導軌與鉛垂線重合,其偏差應小于 1/500,然后將門蓋插入門框,進行 二次澆灌,待混凝土養護后,用地腳螺栓將閘門框緊固。 若門框為法蘭聯接則 調正后緊固聯接螺栓,注意在門框法蘭面與土建墻壁之間應加墊密封墊。

　　2、AYZ、AFZ 型暗桿閘門的安裝,在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘 門角度位置,使閘門中心線保持鉛垂后,緊固聯接螺栓。

　　3、安裝軸導架以及啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸 心、閘門對稱中心必須在一條鉛垂線上。

　　4、調整絲桿中心后,將啟閉機底板與預埋鋼板焊固,然后逐一固定各軸導架。

　　5、檢查閘門密封情況,如有滲漏現象,可將門框兩側的壓緊楔塊作適當調整, 直至達到理想的密封效果為止，應對青銅密封面做好保護,不得損壞。


四、暗桿閘門使用

　　1、使用手動啟閉機時,要用力均勻,不要在關閉時用力過猛以防損傷定位裝置。

 　　2、要定時給絲桿及啟閉機加潤滑油脂。

　　3、每年需對閘門作一次油漆、防腐處理。

　　4、對于非雙向閘門不可承受純反向水壓。
