鑄鐵手動插板閘門

一、鑄鐵手動插板閘門簡介

　　手動鑄鐵插板閘門設備安裝于污水處理構筑物或連接渠道，污水、污泥管路上，作為通斷水流或切換流道使用，對污水廠及泵站運行管理起著重要作用,手動鑄鐵插板閘門裝置為成套裝置，并配置啟閉機座、手輪啟閉機、螺桿、一體式框架、基礎螺栓等有效和安全運行所必需的附件等部件組成。

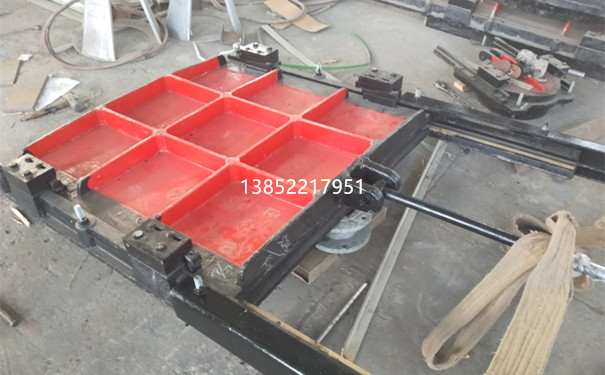

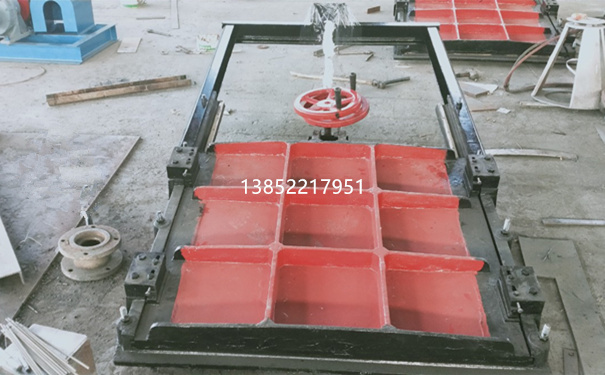

二、插板手動閘門產品圖

三、插板手動閘門制造要求說明

　　手動插板閘門采用明桿式，墻式安裝和金屬密封的形式，采用樹脂砂鑄型的鑄造工藝和回火爐內消除應力，澆鑄成型的鑄件應質地細密，無鑄造缺陷。

　　門體、門框：球墨鑄鐵(QT500-5)

　　導軌：球墨鑄鐵(QT500-5)

　　楔塊：球墨鑄鐵(QT500-5)

　　密封圈：錫鉛青銅(ZcuSn5pb5Zn5)

　　傳動螺桿：（AISI420）

　　緊固件：不銹鋼（AISI304）

四、鑄鐵閘門設備的防腐

　　1、制造鑄鐵閘門裝置的全部材料應適用于污水腐蝕環境，未經保護或非防腐性材料應按一般技術條件基本要求有關條款進行處理。

　　2、除銹達到Sa2.5級標準后，涂底漆、中間漆、面漆。

　　3、不銹鋼部件加工完畢后對其表面進行酸洗鈍化處理。

　　4、包裝前對機加工面按GB4879標準要求做好防腐處理。

　　5、運輸、安裝過程中涂層破損，嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。
